带内环型金属缠绕垫

带内环型金属缠绕垫

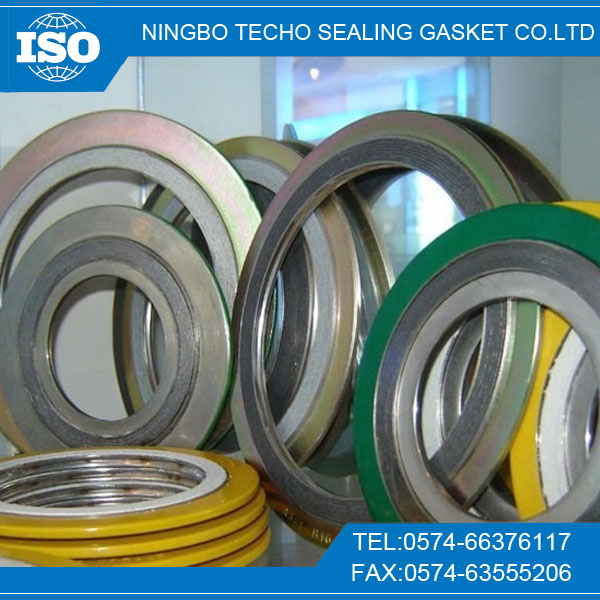

Spiral wound gasket with inner ring and outer ring CGI.jpg


带内环金属缠绕垫片,内环一般采用和缠绕钢带相同材料符合管道介质耐腐蚀要求通常优于管道或法兰的材料, 根据标准要求先将金属缠绕带固定在内环上然后用金属缠绕带与石墨、石棉、聚四氟乙烯、无石棉等非金属缠绕带不断相互交替重迭螺旋缠绕而成,在末端用点焊方式将金属带固定。内环又叫加强环以避免缠绕垫片的散圈。
性能特点带内环金属缠绕垫片利用内环的控制使垫片得到最大压紧度,缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛,温度与压力周期性变化、有冲击或震动的场合。般用在中低压的榫槽面和平面或凹凸面的法兰中
使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封

内环及缠绕金属的材质

材料名称

缩写标记

硬度(HB)

温度(°C)

SUS 304

304

130~180

-195~+550

SUS 316L

316L

130~180

-100~+550

SUS 321

321

130~190

-195~+760

HASTELLOR-B2

HASTB

215

-185~+1090

INCONEL-600

INC600

150

-100~+1090

MONEL-400

MON

150

-130~+820

TI

215

-195~+1090
